近期很多客戶反映同樣的問(wèn)題，以前采用替代進(jìn)口的OCA光學(xué)膠,，在前期送樣驗(yàn)證環(huán)測(cè)都是達(dá)標(biāo)的,，等到真正在小批量生產(chǎn)或出貨之后,，就出現(xiàn)了很多氣泡反彈等異常問(wèn)題,，導(dǎo)致他們不敢再嘗試進(jìn)口替代的OCA光學(xué)膠

今天,，給大家推薦極速驗(yàn)證OCA光學(xué)膠可靠性的幾種方法,，這樣才能避免交貨一段時(shí)間后出現(xiàn)品質(zhì)異常,，從而導(dǎo)致公司品牌受損

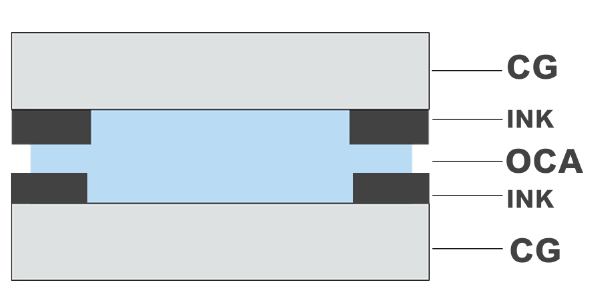

采用雙蓋板貼合：UV固化后靜放72小時(shí),，驗(yàn)證OCA高段差下的填充能力及常溫狀態(tài)下的穩(wěn)定性

1. 進(jìn)行雙85環(huán)測(cè)1000小時(shí)，看是否有開膠或氣泡反彈現(xiàn)象,，高溫85℃,、濕度85%，在該條件下可以加速產(chǎn)品的老化,，當(dāng)時(shí)間足夠長(zhǎng)時(shí),，產(chǎn)品的一些缺陷問(wèn)題容易顯現(xiàn)（如脆化、黃化,、酸性腐蝕等）

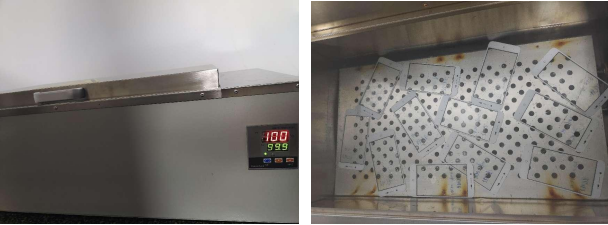

2. 沸水煮10小時(shí),，看是否有開膠或氣泡反彈現(xiàn)象，產(chǎn)品在沸水中煮,，具有高水汽沖擊及受熱十分均勻的特點(diǎn),，能夠較快驗(yàn)證貼合產(chǎn)品氣泡反彈的情況

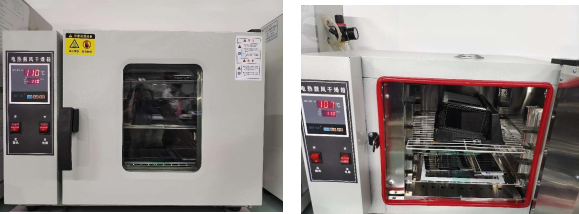

3. 高溫110℃烘烤240小時(shí)，看是否有開膠及氣泡反彈現(xiàn)象,，OCA膠體在高溫下會(huì)表現(xiàn)得十分柔軟,，經(jīng)過(guò)長(zhǎng)時(shí)間的烘烤，不穩(wěn)定的膠材體系會(huì)發(fā)生膨脹,、粘性減弱,、開裂等現(xiàn)象

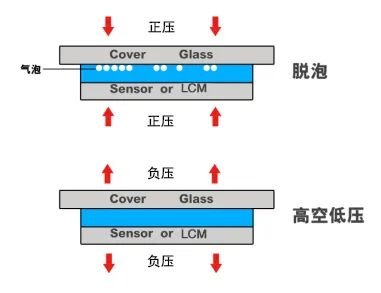

4. 高空低壓測(cè)試，看是否有氣泡反彈現(xiàn)象，OCA的脫泡過(guò)程,，是在外界正壓條件下,，膠體將氣泡包裹分散吸收；高空低壓測(cè)試是在不同溫度的真空條件,，看被膠體包裹分散吸收的內(nèi)部氣泡是否會(huì)重新聚集出現(xiàn),；該測(cè)試模擬空運(yùn)、高山高原,、太空等環(huán)境下的應(yīng)用,，在一定程度上也可以看做是脫泡的逆過(guò)程

以上為OCA的簡(jiǎn)單測(cè)試項(xiàng)目，能通過(guò)這些測(cè)試的都能初步判定光學(xué)膠的可靠穩(wěn)定性能,，接下來(lái)還要進(jìn)行抗黃變,、鹽霧、冷熱沖擊...測(cè)試

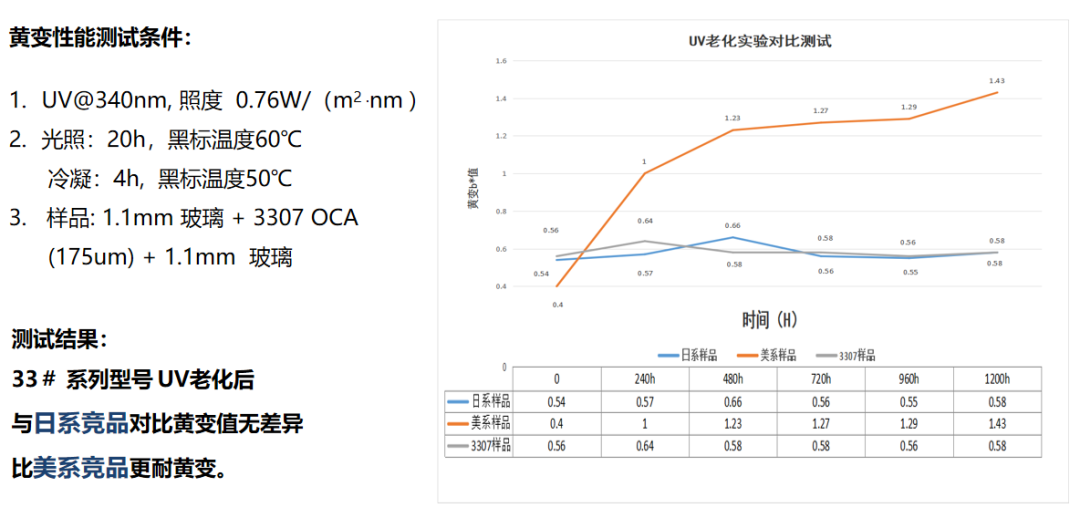

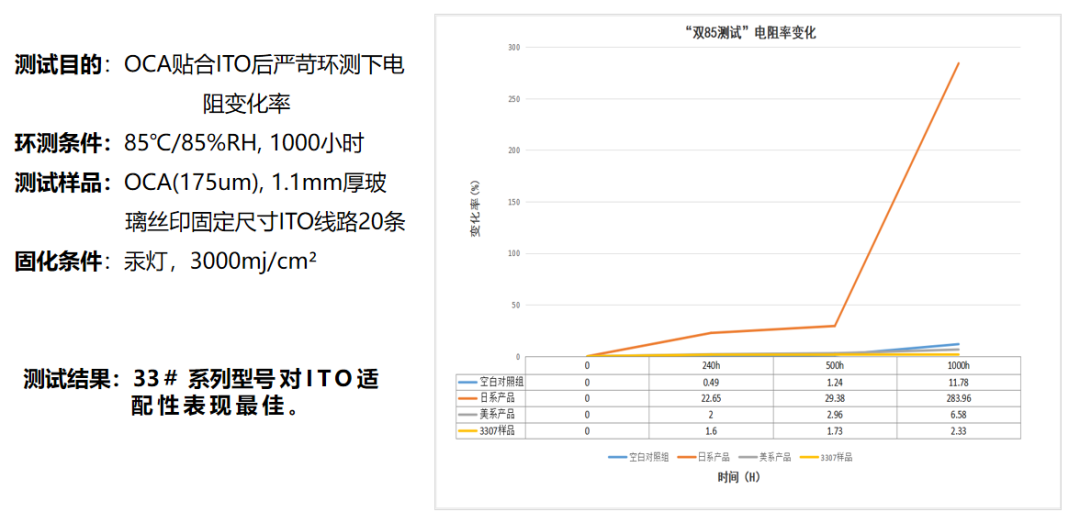

高仁新材OCA光學(xué)膠與國(guó)際品牌產(chǎn)品做了極限性對(duì)比測(cè)試,，都是采用白色雙蓋板加175um OCA光學(xué)膠貼合工藝,，經(jīng)過(guò)QUV和雙85/1000小時(shí)環(huán)測(cè)后的結(jié)果,部分測(cè)試結(jié)果如下：
