柔性O(shè)LED顯示是一種新型的顯示技術(shù)，可以彎曲,、折疊,、卷曲，具有輕薄,、便攜,、可彎曲等特點，近年來在全球范圍多個領(lǐng)域得到了迅猛發(fā)展,，智能手機是當(dāng)前最主要的應(yīng)用場景之一,，主要分為曲面屏和折疊屏手機。

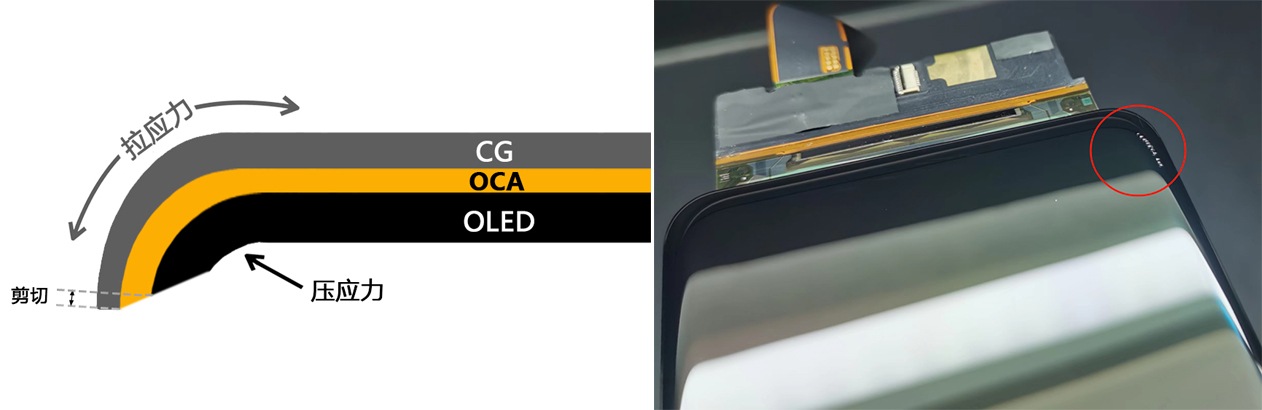

曲面OLED顯示屏的OCA除了跟普通OCA一樣需要有好的光學(xué)性能和粘接能力，還需重點關(guān)注彎曲性能,，幫助屏幕獲得更好的彎曲能力和更長的彎曲壽命,。在屏幕彎曲狀態(tài)下， 彎曲外側(cè)有很大的拉伸應(yīng)力,，彎曲內(nèi)側(cè)有很大的壓縮應(yīng)力,，層間還有剪切應(yīng)力，如果OCA膠膜性能平衡不好，很容易產(chǎn)生氣泡,。

針對這些挑戰(zhàn),，高仁推出了一款專用于OLED曲面屏全貼合的OCA產(chǎn)品G63系列。這款產(chǎn)品具有低蠕變,，高拉拔力和優(yōu)異的耐候性,。這里我們將G63系列與進口OCA產(chǎn)品逐一進行蠕變、拉拔力和耐候性對比測試,。

首先對比測試UV前和UV后G63和進口OCA的蠕變情況,，如下圖所示，G63在UV前后的蠕變相比進口OCA較小,，在柔性屏貼合中抗褶皺能力強,，在彎曲位置強度更高。

G63與進口OCA蠕變對比曲線

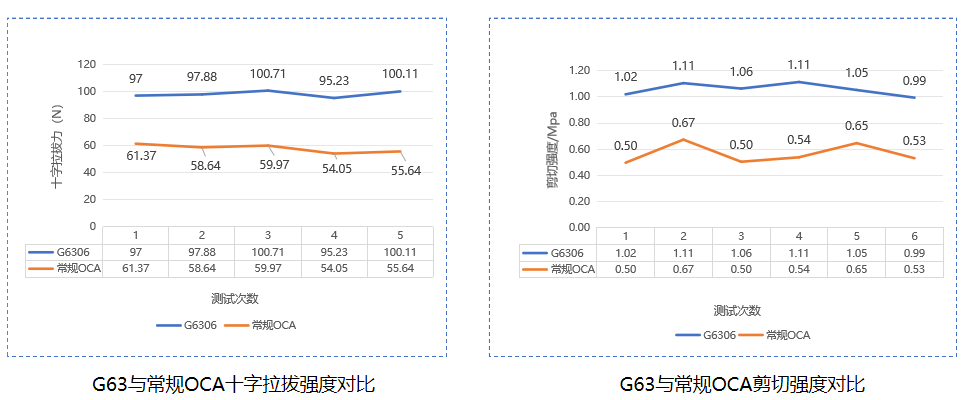

同樣將G63與進口OCA進行拉拔力和剪切力對比測試,，從下圖測試結(jié)果可看出G63相比進口OCA具有高拉拔力,，內(nèi)聚強，可有效防止層間分離和氣泡反彈,。

另外,，兩者在不同環(huán)測老化條件下測試，G63的黃變值相對進口OCA更低,，如下圖所示,。

      高仁G63相比進口OCA，具有更高模量,、高拉拔力和優(yōu)異的耐候性,，在柔性貼合時抗褶皺性能強，彎曲位置膠材強度更高,，能抑制曲面處的高應(yīng)力作用下的層間分離和氣泡反彈,，適用性更寬可用于單曲、雙曲,、四曲,、和高曲率等OLED曲面屏的貼合。

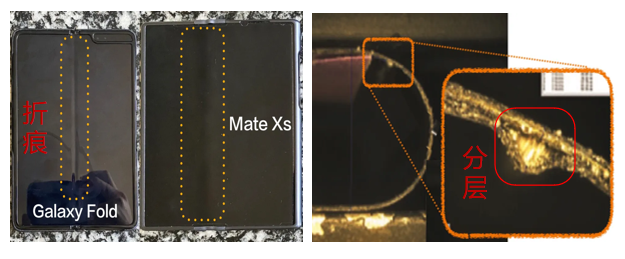

折疊屏要實現(xiàn)屏幕“折疊”,，并沒有想象中的那么簡單,。一款折疊屏手機每天要承受幾百次“開合”，最大的擔(dān)憂就是屏幕能不能抗得住“摧殘”,。衡量一塊柔性顯示屏的折疊性能好壞,，主要就看屏幕折疊后的平整度，屏幕有無折痕,，以及使用壽命等方面,，因此折疊屏OCA要有好的回彈率,，以減輕折痕，粘接力也非常重要,， 避免出現(xiàn)反復(fù)彎折后,，屏幕內(nèi)層出現(xiàn)分層現(xiàn)象。

折疊屏的力學(xué)結(jié)構(gòu)和雜志差不多,，如果我們把雜志彎折,，在外力的擠壓下每一頁紙都會出現(xiàn)位移，其中越靠近內(nèi)側(cè)的紙張位移越多,。外力在彎折位置會分解成兩個方向截然相反的作用力,，在彎折部位的外側(cè)是拉應(yīng)力層，內(nèi)側(cè)是壓應(yīng)力層,。

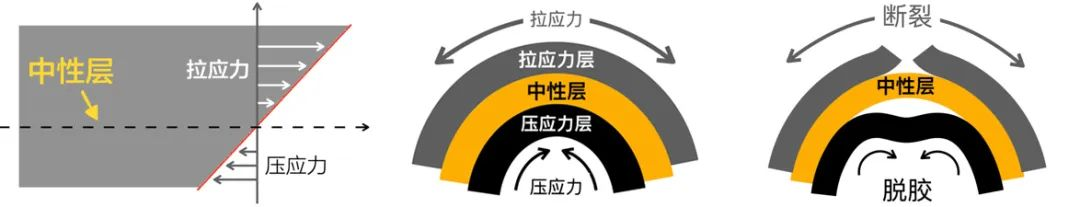

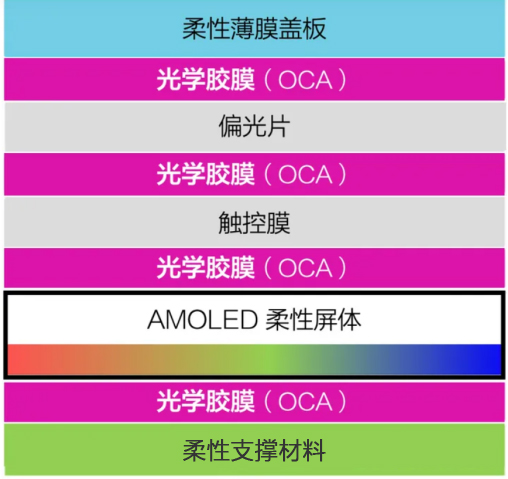

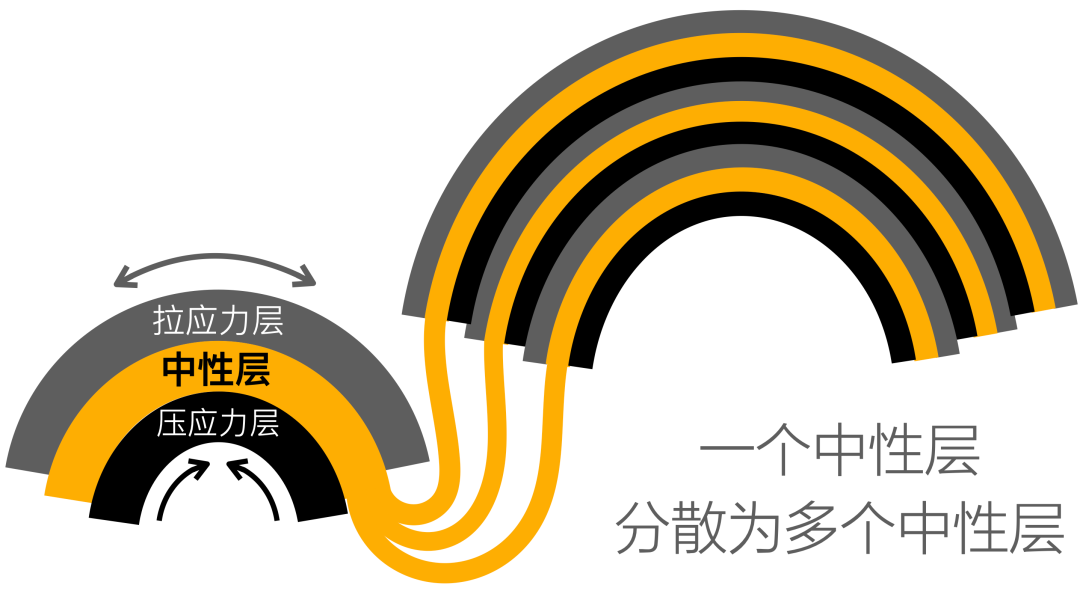

當(dāng)“折疊屏”的各功能膜都被OCA膠膜粘牢成為一個整體,，就會出一個問題，粘太結(jié)實會讓處于“拉應(yīng)力層”的功能膜發(fā)生斷裂,，如果OCA膠膜粘接力偏弱,，處于“壓應(yīng)力層”的膜會脫膠分層。所以,，折疊屏整體需要創(chuàng)造多個“中性層”,，并分散到每個功能膜上，保證各層的功能膜就都處在“安全區(qū)域”,。

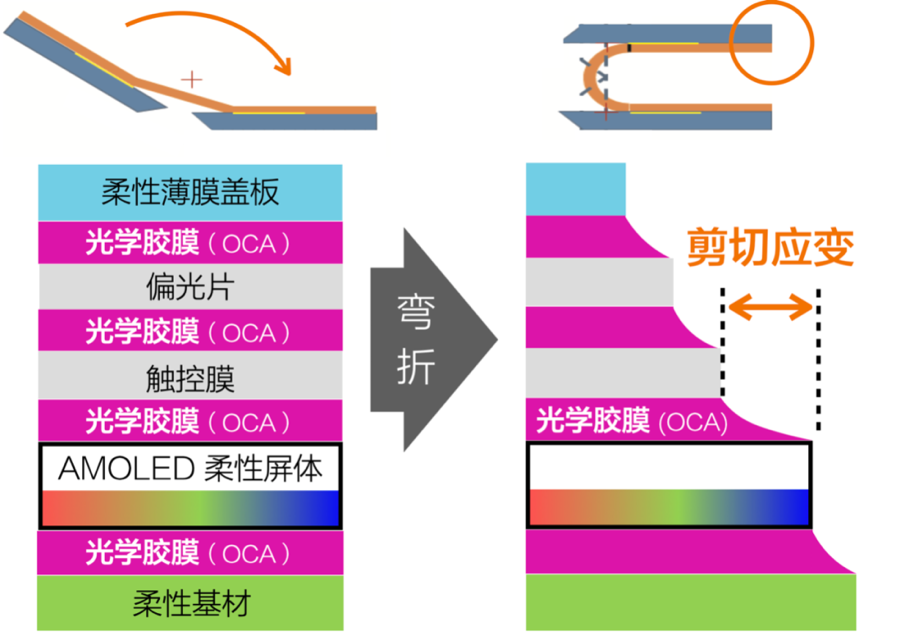

要實現(xiàn)這個方案,，就要讓OCA膠膜具備更高的剪切應(yīng)變，折疊屏一彎折,，OCA膠膜就要有比較大的剪切形變量,，盡量讓各個功能層不受相鄰層的約束，都有空間實現(xiàn)相對獨立的滑動,。

高仁在折疊屏OCA產(chǎn)品研發(fā)方面已取得了一些關(guān)鍵性的進展,，特別是在高頻次折疊附著力和彈性模量性能方面，目前已全面進入調(diào)測驗證階段,，有望在今年年底將產(chǎn)品推向市場,。

（備注：本文部分圖文來源于網(wǎng)絡(luò)，僅供參考,，謝謝！）?
