屏幕出現(xiàn)Mura缺陷,，該怎么解決,？
發(fā)布時間：2024/09/11
瀏覽次數(shù)：1605
屏幕顯示模組在OCA全貼合制程后,，屏幕四邊及角落出現(xiàn)Mura。其主要原因分為屏幕本身的材料缺陷和工藝缺陷導致,。本文在排除屏幕本身的材料缺陷前提下,，從OCA產(chǎn)品性能與功能上來分析解決中大尺寸顯示屏出現(xiàn)的Mura問題。
應用案例

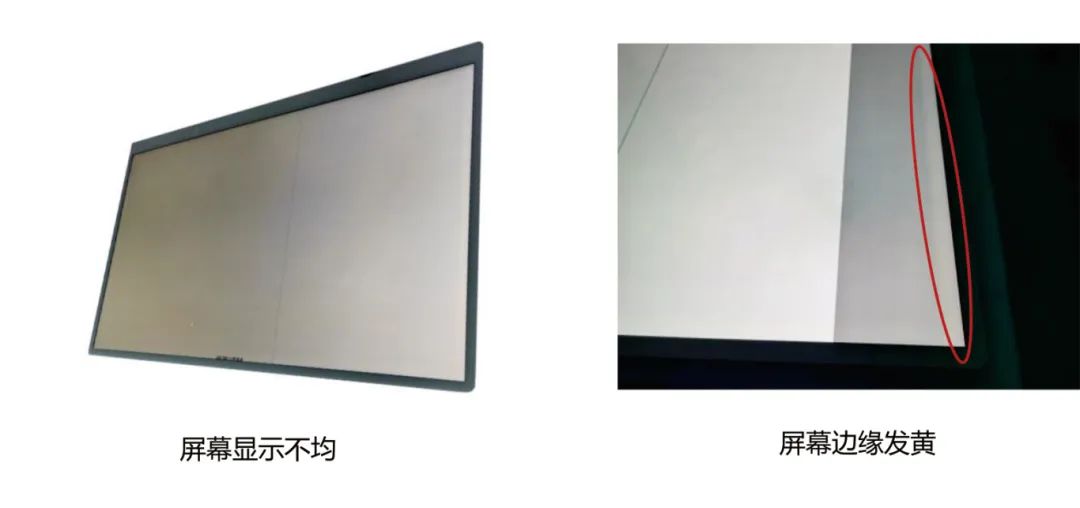

27寸顯示屏采用進口OCA全貼合后,，出現(xiàn)Mura問題,。
原因分析
針對此不良現(xiàn)象，我們對出現(xiàn)Mura的顯示屏模組產(chǎn)品進行詳細拆解分析,，在排除LCM與TP因素后,，將問題定位在顯示屏采用的進口OCA產(chǎn)品性能上。經(jīng)了解,，該進口OCA產(chǎn)品采用的是單層結構設計,，膠材硬度偏高,，柔韌性差,，無法吸收形變，全貼合制程后,，顯示液晶層受到形變應力影響,，導致形變傳遞到顯示屏上，使得液晶單元的間隙均勻性差（cell gap問題）,，透光率不均,，從而在視覺上呈現(xiàn)出色不均，形成Mura,。

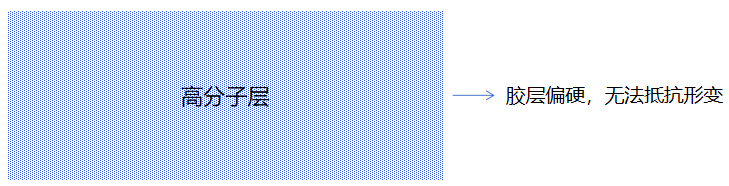

單層結構OCA示意圖

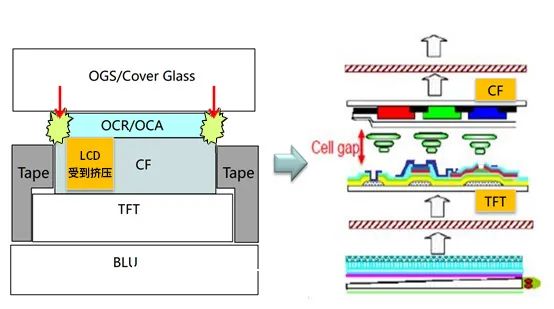

OCA全貼合后,，LCD受到擠壓，導致Cell gap產(chǎn)生的示意圖
方案驗證

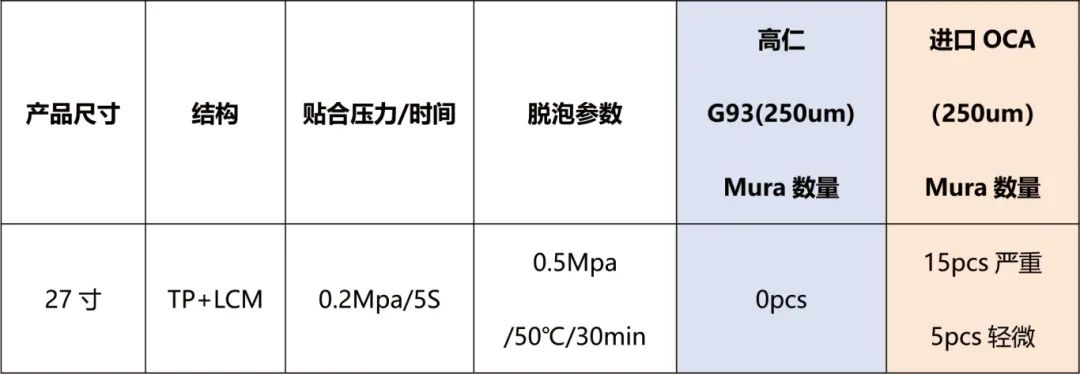

為了解決這一問題,，我們選擇高仁G93系列OCA和進口OCA兩款產(chǎn)品,，用相同的貼合設備與工藝參數(shù)來貼合同一個顯示屏模組產(chǎn)品，對比驗證高仁G93系列 OCA和進口OCA在中大尺寸顯示屏全貼合性能上的表現(xiàn)（G93和進口OCA各投入20pcs全貼合,。）
兩款OCA貼合完后,，采用高仁G93貼合后的總成沒有出現(xiàn)Mura問題，進口OCA貼合后總成15pcs嚴重Mura,，5pcs輕微Mura,。
那么，為什么高仁G93在本次驗證中能夠有效解決Mura缺陷,，其優(yōu)勢有哪些呢,？

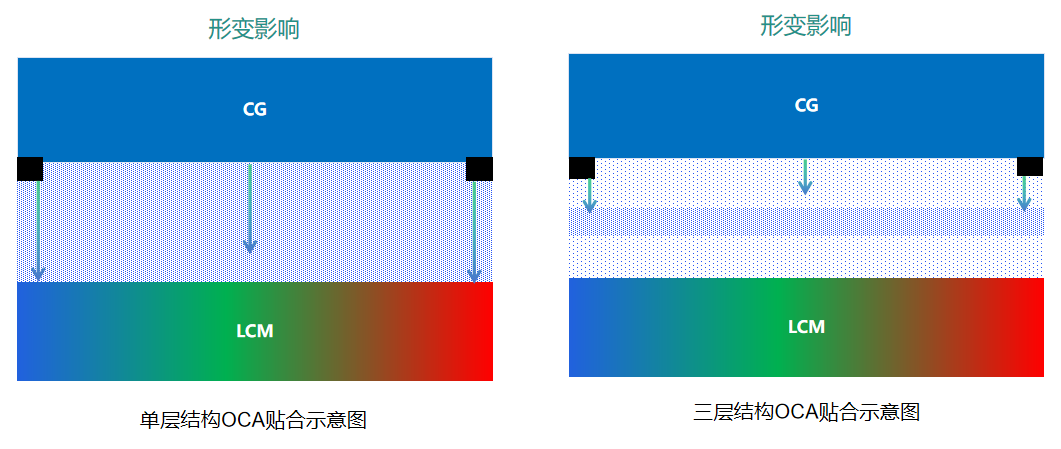

高仁G93系列OCA是采用三層結構膠體設計（已獲取國家發(fā)明專利），低分子層能吸收形變,，高分子層可抵抗形變,，導致形變不會作用于顯示屏,，在貼合制程中相對于單層膠的柔韌性和抗形變方面優(yōu)勢明顯，能有效降低Mura風險,。

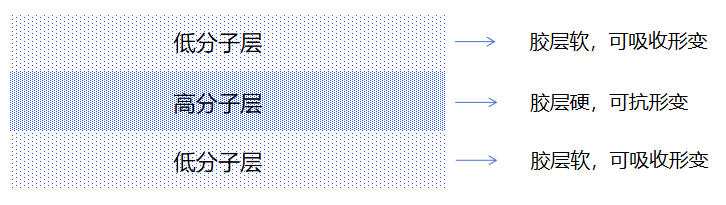

三層結構OCA示意圖
特別提示：本文個別原理圖來自網(wǎng)絡,，內(nèi)容僅供參考，產(chǎn)品使用效果需根據(jù)實際情況去貼合驗證,。
推薦新聞
